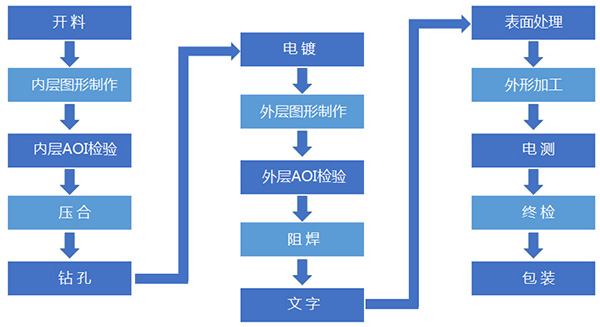

小批量PCB加工廠家是指以小批量為主的加工廠，這類廠這最大優勢打樣周期快，對于哪些加急訂單可直接插隊生產，這是大批量工廠無法實現的，下面給大家介紹下小批量PCB廠家加工過程中的幾個重要工序？
鉆孔：在PCB板子打孔，走線需要，要打個過孔，結構需要，打個孔做定位什么的；多層電路板打孔不是一次打完的，有些孔埋在電路板內，有些就在板子上面打通了?！ ?/span>
阻焊：指印刷電路板子上要上綠油的部分,專業術語叫阻焊，通俗說法叫綠油；知道的英語叫solder mask，不知道的英語會把它叫成 green oil(當然這是錯的，也沒有人這么叫)?！ ?/span>
開窗：指印刷電路板子上不要上綠油的部分也是就裸露出來需要焊接的那部分，英語專用語叫solder mask opening，不是叫open the door?！ ?/span>
噴錫：此為一種表面處理，就是在線路板的裸露部分噴上錫，起到保護和助焊的作用，專業說法有叫熱風整平，也有叫噴錫(分有鉛和無鉛)。
絲?。航z印層為文字層，屬于PCB中的最上面一層，一般用于注釋用。正確的絲印層字符布置原則是”不出歧義，見縫插針，美觀大方”，為了方便電路的安裝和維修等，在印刷板的上下兩表面印刷上所需要的標志圖案和文字代號等的專用層。
SMOBC：指油墨在銅箔上，這里的理解是我們做在寫流程時有兩種，一種是需要先印油再做表面處理，而SMOBC則是指先做表面處理，然后再印油?！ ?/span>
網板：又稱為絲網，鋼網或銅網;用于錫膏印刷，SMT(表面貼裝技術)必備之基礎用品,目的是將錫膏印刷在PCB上，以便進行貼片和焊接(回流焊),一般線路板廠在接到客戶的鋼網資料時，只是將鋼網和組焊層對比，查看組焊層是否有漏開窗，然后將其拼版好，給到客戶去做鋼網資料。
測試：手工視覺測試 手工視覺測試是通過人的視覺與比較來確認PCB上的元件貼裝，這種技術是使用最為廣泛的在線測試方法之一。
